關(guān)于我們

首頁

產(chǎn)品系列

BSM自愈型抗?jié)B劑介紹

BSM自愈型抗?jié)B劑為什么能解決耐久性問題?

國際結(jié)構(gòu)混凝土學(xué)會(FIB)
通過多國權(quán)威機(jī)構(gòu)和專家們的測試和試驗(yàn)得出的結(jié)論:
是目前世界上最有效、最經(jīng)濟(jì)、可承受高靜水壓力的混凝土抗?jié)B添加劑

作為一個真正的混凝土抗?jié)B添加劑產(chǎn)品
堡舍密BSM產(chǎn)品不僅能提高混凝土在高靜水壓下的抗?jié)B性能，還能提供耐受化學(xué)物侵蝕、凍融循環(huán)、氧離子滲透等問題的全面保護(hù)。在混凝土配料中加入堡舍密BSM (電通量小于1000C ,壽命可達(dá)100年以上)，可以顯著提高混凝土的耐久性和使用壽命。

BSM自愈型抗?jié)B劑還有哪些優(yōu)勢?

BSM領(lǐng)先的技術(shù)性能
是“新型水泥基滲透結(jié)晶”產(chǎn)品
BSM自愈型抗?jié)B劑是"新型水泥基滲透結(jié)晶”產(chǎn)品，易于施工,不受氣候條件影響,加入混凝土基體中,成為結(jié)構(gòu)整體的一個組成部分，在混凝土的壽命期內(nèi)持續(xù)發(fā)揮作用。持續(xù)不斷的試驗(yàn)和改進(jìn),保證即使在最嚴(yán)酷的環(huán)境里, BSM也能給予混凝土持久有效的保護(hù)。

BSM自愈型抗?jié)B劑的工作原理

BSM自愈型抗?jié)B劑的工作原理
無水休眠遇水結(jié)晶反復(fù)循環(huán)終身自愈

實(shí)現(xiàn)基體自修復(fù)功能
同時起到防水作用
水泥水化會生成C-S- H凝膠和大量的Ca(OH)2 ,同時由于C-S- H的包裹作用，使得水泥基材料中含有部分未水化水泥顆粒和一些具有水化潛質(zhì)的物質(zhì)(硅酸鹽類\鋁酸鹽類等)。BSM中的活性物質(zhì)遇水后，隨水進(jìn)一步滲入混凝土結(jié)構(gòu)中,與上述水化潛質(zhì)物質(zhì)及未水化水泥發(fā)生反應(yīng),加速生成結(jié)晶體沉淀，通過膠接來密實(shí)水泥基材料中的微裂縫等缺陷，實(shí)現(xiàn)基體的自修復(fù)功能,同時起到防水作用。

活性物質(zhì)重新成為自由基
BSM中的活性物質(zhì)與水泥材料基體中的游離Ca2+發(fā)生化學(xué)絡(luò)合，生成易溶于水、不穩(wěn)定的鈣絡(luò)合物:鈣絡(luò)合物會隨水在結(jié)構(gòu)孔隙中擴(kuò)散,遇到活性較高且未水化的水泥顆粒及其他水化潛質(zhì)物后，活性物質(zhì)就會被取代，轉(zhuǎn)而形成更穩(wěn)定的晶體來填充結(jié)構(gòu)中的裂縫，而活性物質(zhì)則重新成為自由基繼續(xù)隨滲水在混凝土結(jié)構(gòu)內(nèi)部遷移。

此過程不斷循環(huán)
晶體生成物在結(jié)構(gòu)缺陷中越來越多,使其內(nèi)部逐漸形成一一個膠接致密的抗?jié)B區(qū)域,從而顯著提高了結(jié)構(gòu)體的抗?jié)B防水能力;當(dāng)結(jié)構(gòu)體處于干燥狀態(tài)時，由于缺少水等擴(kuò)散介質(zhì)，活性物質(zhì)處于休眠狀態(tài)，一旦有水滲人，活性物質(zhì)便被激活,繼續(xù)反應(yīng)生成新的結(jié)晶體。

BSM三大核心技術(shù)解析

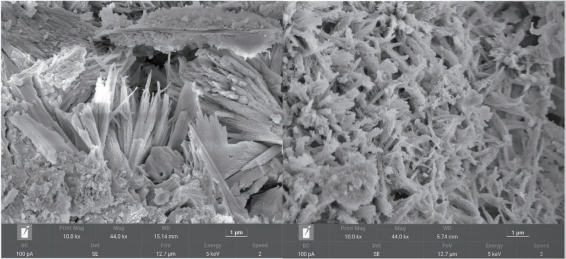

超強(qiáng)催化結(jié)晶膠接技術(shù) BSM采用獨(dú)有的催化配方技術(shù)，其中的活性組分在混凝土內(nèi)部遇水后會催化生成大量不溶于水的枝蔓狀結(jié)晶體，充斥在混凝土內(nèi)部，使得內(nèi)部更加密實(shí)。	捕鈣再結(jié)晶循環(huán)技術(shù) BSM中的活性組分,可精確捕捉到混凝土中的游離CA2+發(fā)生化學(xué)絡(luò)合反應(yīng)，生成溶于水且不穩(wěn)定的鈣絡(luò)合物，鈣絡(luò)合物會隨水在結(jié)構(gòu)空隙中擴(kuò)散，遇到活性較高的水化潛質(zhì)物后，活性物質(zhì)立即就會被取代，鈣轉(zhuǎn)而形成更穩(wěn)定的晶體來填充結(jié)構(gòu)中的孔隙及裂縫。而活性物質(zhì) 重新成為自由基隨滲入混凝土內(nèi)部的水繼續(xù)在混凝土結(jié)構(gòu)內(nèi)部遷移，此過程反復(fù)循環(huán)，晶體在生成物在結(jié)構(gòu)缺陷中越來越多，使內(nèi)部逐漸反應(yīng)形成一個膠接致密的抗?jié)B軀體，從而提升混凝土整體抗?jié)B防水能力，重新賦予混凝土自愈合的能力。	獨(dú)特的多硅晶體優(yōu)化技術(shù) BSM中含有的活性硅類物質(zhì)，能直接參與到膠凝材料原有水化過程，極大改善膠凝材料水化產(chǎn)物形貌，由原來大的散落的棒狀體，生成大量的密集的針狀結(jié)晶體，可以更好的添堵微孔道和微裂縫。左圖為未摻加的普通混凝土,可見內(nèi)部生成的鈣礬石等水化產(chǎn)物為散落的大的棒狀體，混凝土留有明顯的孔道和裂縫;右圖為摻加后水化產(chǎn)物的形態(tài)星密集針狀，反應(yīng)優(yōu)化后可將混凝土內(nèi)部的凝膠孔與細(xì)微孔隙做有效填充，進(jìn)一步增強(qiáng)密實(shí)性。

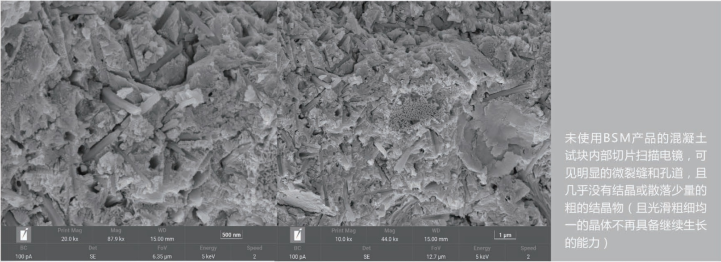

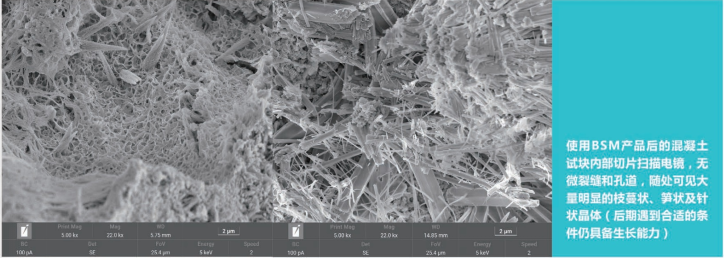

未使用與使用BSM產(chǎn)品的混凝土內(nèi)部切片掃描電鏡對比圖

4大核心價值-
(1)BSM可以提供最佳的混凝土耐久性解決方案

BSM可以有效抵抗影響混凝土結(jié)構(gòu)破壞的4大主要因素

混凝土是世界上應(yīng)用最廣泛的建筑材料,它使得世界各地的城市從平面社會進(jìn)入現(xiàn)代立體化社會。混凝土是一種多孔性的、易產(chǎn)生裂縫的、堅(jiān)硬的固體材料。水溶性化學(xué)品通過表面孔洞、細(xì)微裂縫和毛細(xì)管道等途徑滲入混凝土內(nèi)部,造成大范圍的混凝土劣化和內(nèi)部鋼筋侵蝕等問題。

4大核心價值-
(2)BSM可延長混凝土服役壽命60年

最新研究顯示:
一直以來,混凝土結(jié)構(gòu)的強(qiáng)度指標(biāo)是工程師們關(guān)注的重點(diǎn)。但近幾年,混凝土結(jié)構(gòu)的耐久性問題也已成為一個重要的焦點(diǎn)課題。研究測試和工程實(shí)踐表明，僅僅依靠控制最佳水/灰比、摻入提高強(qiáng)度的膠凝材料、增加水泥用量和加入引氣劑等辦法,也很難制出真正的高耐久性混凝土。

德國慕尼黑工業(yè)大學(xué)PLANK教授團(tuán)隊(duì):
對添加BSM自愈型抗?jié)B劑的普通混凝土進(jìn)行了多年的耐久性提升方面的研究,檢測的項(xiàng)目包括:混凝土的抗壓強(qiáng)度、干燥收縮率、抗?jié)B性能、耐硫酸鹽侵蝕性能、氯離子擴(kuò)散性能、抗凍融循環(huán)性能、裂縫自愈合能力、結(jié)晶體形成的微觀檢測等。根據(jù)試驗(yàn)數(shù)據(jù)及混凝土預(yù)計使用壽命(菲克定律)推算，添加了BSM后的混凝土,可延長60年的使用壽命(腐蝕物接觸到鋼筋之前的年限)。

測試結(jié)果表明:摻加BSM自愈型抗?jié)B劑后.混凝土耐久性指標(biāo)得到大幅提升,無需額外摻加硅粉、鋼筋阻銹劑、引氣劑等.

4大核心價值-(3)BSM造就優(yōu)質(zhì)高耐久性混凝土

BSM自愈型抗?jié)B劑是如何改善混凝土許多方面的性能和提高耐久性的呢?
滲透性是影響混凝土耐久性的一個關(guān)鍵因素
水、二氧化碳、氯化物、硫酸鹽及其它潛在的有害物質(zhì)均是通過滲透對混凝土造成破壞。BSM自愈型抗?jié)B劑可有效減少有害物質(zhì)的滲透,提高混凝土的耐久性。

1.滲透系數(shù)
最優(yōu)的水/灰比是混凝土整體性能的一一個關(guān)鍵因素，而滲透性是混凝土耐久性的關(guān)鍵:降低滲透性，意味若提高耐久性。BSM可減少收縮裂縫和封堵細(xì)微裂縫。BSM在混凝土結(jié)構(gòu)的全部使用壽命中，可始終能夠修復(fù)0.4-1 0mm寬的裂縫。根據(jù)歐洲國際混凝土協(xié)會(CEB) 發(fā)布的關(guān)于(可承受靜水壓力的減滲外加劑)中提供的數(shù)據(jù)證明，自愈型抗?jié)B劑能夠降低混凝土滲透率達(dá)70%以上。

2.鋼筋腐蝕
鋼筋腐蝕是由于鋼筋與其周圍的混凝士結(jié)構(gòu)的電勢差引起的電化學(xué)反應(yīng)。由氯離子引起的鋼筋腐蝕，是影響混凝土耐久性的一個重要因素。添加了BSM301的混凝土結(jié)構(gòu)，經(jīng)過氯化物快速滲透試驗(yàn)(按ASTM C 1202和AASHTOT-277標(biāo)準(zhǔn))，表明其滲透性有著極大的降低。

3.自愈合能力
BSM301是一種親水性產(chǎn)品，在水分的作用下，與混凝土中的礦物質(zhì)反應(yīng)，生成晶體，填充封堵裂縫和孔隙，賦予了混凝土結(jié)構(gòu)自我修復(fù)的能力。無論何時,當(dāng)水分出現(xiàn)在混凝土結(jié)構(gòu)里，BSM301就會被再次激活,反應(yīng)生成新的晶體修補(bǔ)和封堵新形成的滲水裂縫或孔隙。

4.東融循環(huán)能力
在寒冷的氣候條件下凍融循環(huán)是造成暴露的混凝土結(jié)構(gòu) (橋梁，道路等)劣化的主要因素。混凝土內(nèi)部水分結(jié)冰造成體積膨脹，膨脹力導(dǎo)致結(jié)構(gòu)產(chǎn)生裂紋:解凍后水沿著新的裂紋滲透到更深的混凝土內(nèi)部，當(dāng)再次結(jié)冰時裂紋會進(jìn)一步擴(kuò) 大和加深，造成的損傷循環(huán)往復(fù)。添加了BSM301的混凝土試件，在凍融循環(huán)的測試中顯示出長度變化值減少90%。

5.抗壓強(qiáng)度
根據(jù)各種混凝土的強(qiáng)度試驗(yàn)結(jié)果顯示，BSM301可以提高混凝士的抗壓強(qiáng)度5%- 15%。

6.耐酸蝕性能
一些項(xiàng)目在酸性物質(zhì)的侵蝕下，面臨著混凝土結(jié)構(gòu)解體和失效的危險。BSM301為混凝土結(jié)構(gòu)提供保護(hù)，防止化學(xué)物質(zhì)的侵蝕(PH值3-11)，是用于污水處理廠、垃圾焚燒發(fā)電廠和石油化工領(lǐng)域等工程的優(yōu)選和廣泛使用的產(chǎn)品。

7.抑制堿硅酸反應(yīng)
堿硅酸鹽的凝膠遇水會膨脹，在混凝土內(nèi)部產(chǎn)生較大的膨脹應(yīng)力，從而引起混凝土開裂和瓦解。發(fā)生反應(yīng)的條件: ( 1)混凝土結(jié)構(gòu)中含水率較高，( 2)水泥中有過多堿性成分或其它來源的堿類物質(zhì)，( 3)集料中含有活性堿反應(yīng)成分。BSM301消除了混凝土中的水分，從而阻止了堿一硅酸反應(yīng)。

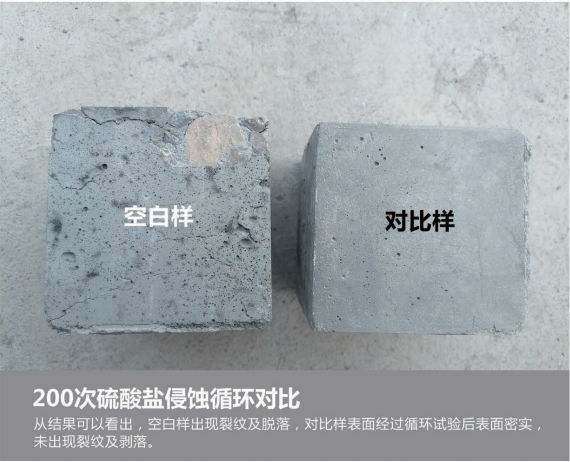

8.硫酸鹽侵蝕
硫酸鹽的侵蝕主要是由含有硫酸鹽的水溶液滲入混凝土內(nèi)部，引發(fā)混凝土內(nèi)部的化學(xué)反應(yīng)，導(dǎo)致混凝土的微觀結(jié)構(gòu)發(fā)生變化，包括:大量裂紋出現(xiàn)、水泥漿體和集料之間的粘結(jié)失效，造成體積膨脹，進(jìn)而引起內(nèi)部膨脹力增加。大量的測試證明添加了BSM301的產(chǎn)品的混凝土試件經(jīng)過硫酸鈉溶液長期浸泡，在長度尺寸方面沒有顯示出任何擴(kuò)張的變化。未處理的混凝土試件進(jìn)行同樣的硫酸鈉溶液浸泡，在長度尺寸方面出現(xiàn)明顯的變化，甚至因膨脹而解體。

9.碳化反應(yīng)
當(dāng)二氧化碳與混凝土中氫氧化鈣反應(yīng)生成碳酸鈣，二氧化碳稀釋成碳酸，侵蝕混凝土并降低堿度，BSM301封閉毛細(xì)管道和裂縫，阻止混凝土的碳化反應(yīng)，保護(hù)預(yù)埋鋼筋。

4大核心價值-(4)BSM能為預(yù)制混凝土構(gòu)件提高防水等級和提高耐久性提供重要解決方案

BSM對拌合料的性能無影響
用水量: BSM自愈型抗?jié)B劑的添加對用水
量沒有額外的要求。
工作性能:測試表明, BSM的添加不會影
響混凝土的工作性能。
凝結(jié)時間;與普通混凝土的調(diào)整方法相同。

噴射混凝土的應(yīng)用
BSM自愈型抗?jié)B劑(增強(qiáng)型)可為噴射混
凝土工程提供量身訂制的解決方案,地鐵
隧道的二次襯砌工程，可在1 50MM厚的噴
射混凝土內(nèi)添加,防水與噴射施工同時進(jìn)
行，實(shí)現(xiàn)結(jié)構(gòu)在放水。

預(yù)制混凝土的應(yīng)用
BSM自愈型抗?jié)B劑可為預(yù)制混凝土構(gòu)件提
供防水抗?jié)B可提高耐久性的重要解決方案。
例如:預(yù)制管廊、預(yù)制混凝土儲罐、預(yù)制地
鐵管片、地下水箱。在預(yù)制構(gòu)件廠直接添加
既可節(jié)省時間和成本,又能保證成品質(zhì)量。

其它類型混凝土的應(yīng)用
BSM自愈型抗?jié)B劑可以應(yīng)用于永久保護(hù)和
增加建筑物耐久性的所有類型的混凝土:
水下灌注混凝土、自密實(shí)混凝土、大體積
混凝土、高溫混凝土、大體積粉煤灰混凝
土、水工、海工、鐵路混凝土。

BSM自愈型抗?jié)B劑的使用方法

BSM自愈型抗?jié)B劑(內(nèi)摻型)
A.摻加量:摻加量宜為水泥用量的0.8% - 2.0%。根據(jù)
大量工程實(shí)踐和試驗(yàn)分析:強(qiáng)度等級低于C 6 0的混凝
土,一般BSM301的摻加量宜為3 . 0kg 1 m,如采
用硅酸鹽水泥或普通硅酸鹽水泥，按混凝土中水泥用量
300kg / m計算, BSM301摻加量為水泥用量的
1。0 %。BSM301的摻加量,應(yīng)視建筑物重要程度、
結(jié)構(gòu)厚度及部位、環(huán)境作用和施工條件等因素合理選
擇。(備注:由于BSM自愈型抗?jié)B劑中的活性催化物質(zhì)
主要與硅酸鈣發(fā)生反應(yīng)，生成硅酸鹽水化物,進(jìn)而在混凝
土微孔隙和毛細(xì)管中生成堵塞,作用的沉淀物質(zhì)。所以
不同品種水泥中的硅酸鈣含量有較大不同。根據(jù)我國的
國情。采用不同品種水泥時，BSM301的摻加量應(yīng)經(jīng)試
驗(yàn)確定;摻加BSM301的防水混凝土設(shè)計,不宜設(shè)置找
平層和保護(hù)層。)

BSM自愈型抗?jié)B劑(外施型)
A.刷涂或噴涂施工: (刷涂:料/水比為5:2。噴涂:料/水
比為2 : 1 )按照比例加水?dāng)嚢柚琳澈隣?。等?0分鐘后再
次攪拌均勻至粉料完全無顆粒。根據(jù)不同的基面和施工現(xiàn)
場情況,料水比例可做調(diào)整，-般不影響防水抗?jié)B的效
果。施工量為0.8-1.8KG/ nt，涂層厚度為1.0+0.2mm.
工藝:待第- -層干固后進(jìn)行第二二次涂刷,第二層的涂覆方
向應(yīng)與第一層的方向相垂直。為了防止涂層表面產(chǎn)生裂
縫、粉化,防水涂層應(yīng)保持潮濕,施工完成后用噴霧水對
涂層進(jìn)行噴淋養(yǎng)護(hù)，- -天需噴2-4次,如天熱干燥,需增加
噴淋的次數(shù)。施工后兩天內(nèi)必須防雨淋，霜凍。長期浸水
環(huán)境下的應(yīng)用。防水層應(yīng)至少固化14天后方可蓄水。
B.干撇工藝:工藝分為先撤與后撇。先撒施工在混凝土澆筑
前，將粉料均勻撒布在混凝土墊層上;后撒施工在混凝土
澆筑后初凝前將粉料均勻撒布在混凝土面層上，并抹壓到
混凝土面層內(nèi),材料用量不應(yīng)小于1.5KG/m.

BSM自愈型抗?jié)B劑與國外品牌技術(shù)性能對比

BSM自愈型抗?jié)B劑與傳統(tǒng)卷材對比

BSM無機(jī)防水設(shè)防方案與傳統(tǒng)有機(jī)防水設(shè)防方案碳排量對比

2020年9月,中國提出“雙碳"戰(zhàn)略目標(biāo)，防水行業(yè)作為建筑行業(yè)的重要組成部分,為了貫徹落實(shí)“雙碳”目標(biāo),其未來定貼合“雙碳”政策,追求綠色低碳可持續(xù)發(fā)展,用最低碳的方法實(shí)現(xiàn)不漏水的目標(biāo)。相較于有機(jī)類防水材料,無機(jī)防水材料在材料生產(chǎn)加工、現(xiàn)場施工作業(yè)、回收再生三個環(huán)節(jié)均具有明顯的節(jié)碳減排優(yōu)勢(碳排放降低幅度在90%以上) , 可整體有效降低工程項(xiàng)目的碳排放,完全可以做到”用最低碳的方法實(shí)現(xiàn)不漏水的目標(biāo)”。
